轴向复式波纹补偿器(TFS)用途：
轴向复式波纹补偿器(TFS)用于轴向补偿、补偿量大、比较经济是其 点；
型号：
本厂生产DN32-DN1000，压力级别：0.1Mpa-2.5Mpa
连接方式：
1、法兰连接 2、接管连接
产品轴向补偿量： 30mm-450mm

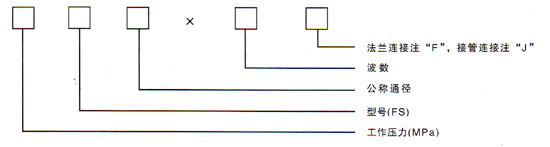

一、型号示例：
举例：0.6FS100×20F
表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。
二、使用说明：
波纹管补偿器，可以满足管道的轴向补偿，补偿量大，比较经济是其 点。法兰连接按机标JB81-59供货，也可以根据用户要求按国标、化标或其它标准供货。
三、对固定支座的作用力：
压力推力：Fp=100·P·A （N）
轴向弹力：Fx=Kx·X (N)
式中：P： 工作压力或 试验压力 MPa
A： 有效面积（查样本） cm2
Kx： 补偿器轴向刚度 N/mm
X： 补偿器使用的轴向补偿量 mm
四、应用举例：
某碳钢管道，公称通径DN=500mm，工作压力P=0.4MPa，介质 温度Tmax=250℃， 温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。
1、选型，管段所需补偿量为：
X=a·L·△T
=0.0133×85(250-0)
=283mm
式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6FS500×J)
2、支座压力：
查样本0.6FS500×12J补偿器 A=2445cm2 Kx=141N/mm
压力推力：Fp=100·P·A=100×0.6×2445=146700N
轴向弹力：Fx=Kx·X=141×283=39903N
支座受力：F=Fp+Fx=146700+39903=186603N 。
波纹管补偿器，轴向复式波纹补偿器， 波纹管补偿器等系列产品，我公司生产质量过硬的产品，满足客户的需要！
